Convertisseur vidéo RGB Atari 2600 SECAM V2

Description

Il y a quelques années, Eddy Foucault a inventé un convertisseur vidéo pour Atari 2600 version SECAM, qui ajoute une sortie vidéo RGB avec une prise Péritel à la console. Cet adaptateur vidéo vous permet de connecter votre console Atari 2600 sur une TV moderne (TV à écran plat LCD ou vidéoprojecteur récent). Si votre TV ou projecteur n’a pas de prise Péritel mais uniquement HDMI, vous devrez vous munir d’un convertisseur Péritel / HDMI.

Vous trouverez son projet très bien documenté sur son blog, que je vous recommande, et vous pouvez trouver ce convertisseur en vente sur le site Klyde’s Korner : Convertisseur vidéo RGB Atari 2600 SECAM

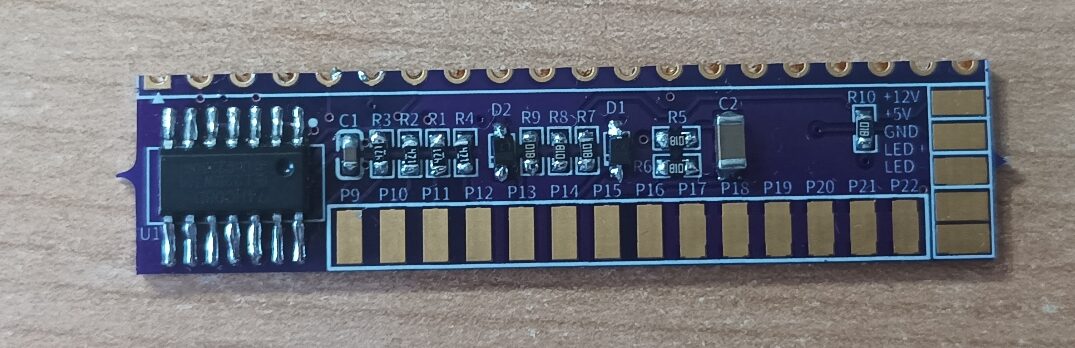

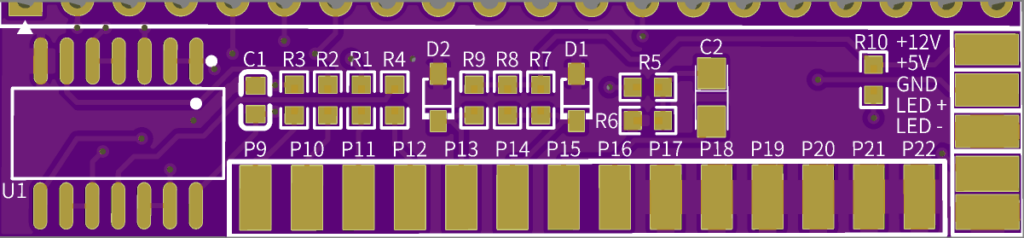

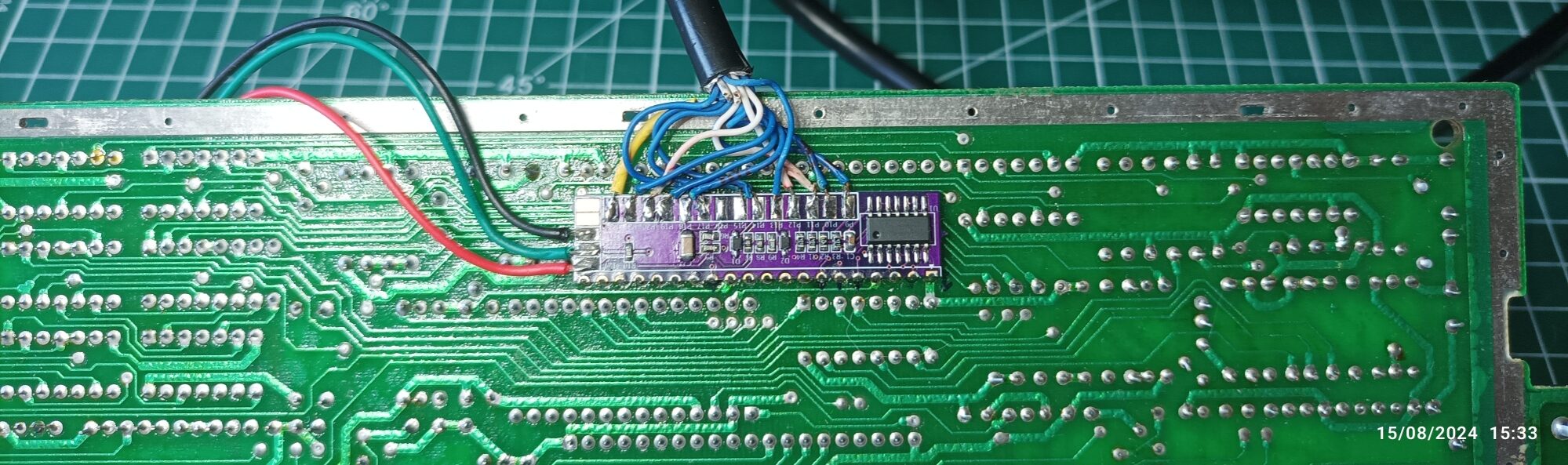

A partir de ses schémas, j’ai créé un nouveau PCB plus compact qui se soude directement sur le dos de la carte mère de l’Atari 2600.

---

Avertissement : Ce convertisseur vidéo fonctionne pour les versions Atari 2600 SECAM, mais aussi PAL et potentiellement NTSC. Mais en utilisant ce mod sur une console PAL, telle que l’Atari 2600 junior, vous n’obtiendrez que les 8 couleurs SECAM. En effet, les Atari 2600 SECAM ne peuvent afficher que 8 couleurs, contre 104 pour les versions PAL et 128 pour les versions NTSC, d’où des couleurs « fluo » avec la version SECAM. Pour plus d’infos, voir ici : https://mechafatnick.co.uk/2017/09/22/the-secam-2600-was-a-thing-of-maligned-beauty/ ou ici :  http://spiceware.org/atari_ntsc_pal_secam.html

---

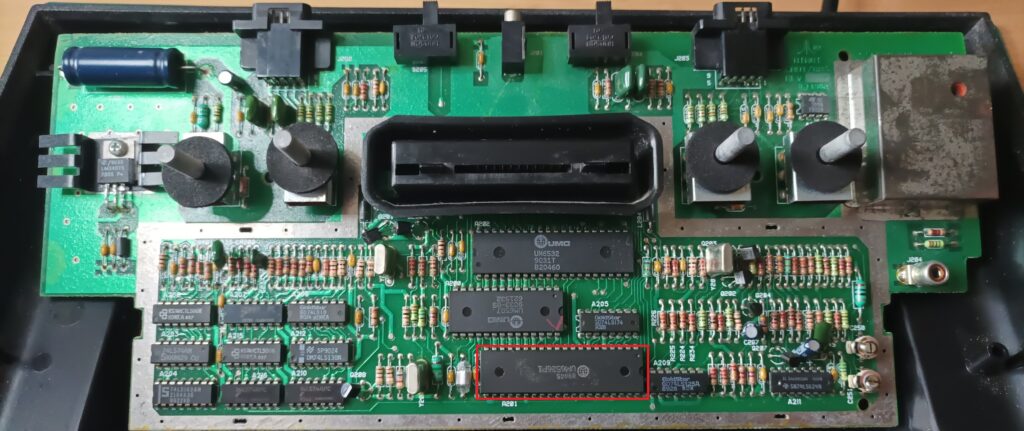

Le PCB vient en deux versions : Version SECAM et PAL pour les TIA CO11903 et UM6526P1, et version NTSC pour le TIA CO10444D. Vous avez besoin de connaitre votre version de TIA pour commander le bon PCB. Pour cela, ouvrez votre Atari 2600 et vérifiez le numéro indiqué sur la puce TIA. Si vous avez un doute, n’hésitez pas à m’envoyer un message.

Inscription sur le TIA	Version à commander
CO11903	PAL-SECAM
UM6526P1	PAL-SECAM
CO10444D	NTSC

Le PCB est fourni avec les composants déjà montés. En plus de souder le PCB au dos de la carte mère, vous devrez aussi souder des fils entre le PCB et le régulateur de tension de votre console Atari 2600. Ces opérations sont délicates et déconseillées aux débutants en électronique.

Vous aurez également besoin d’un câble avec prise Péritel pour ce montage (non fournis).

La notice de montage est fournie après achat.

Paiement par PayPal uniquement



Convertisseur RGB pour Atari 2600 PAL-SECAM	26,00€Ajouter au panier
Convertisseur RGB pour Atari 2600 NTSC	26,00€Ajouter au panier
